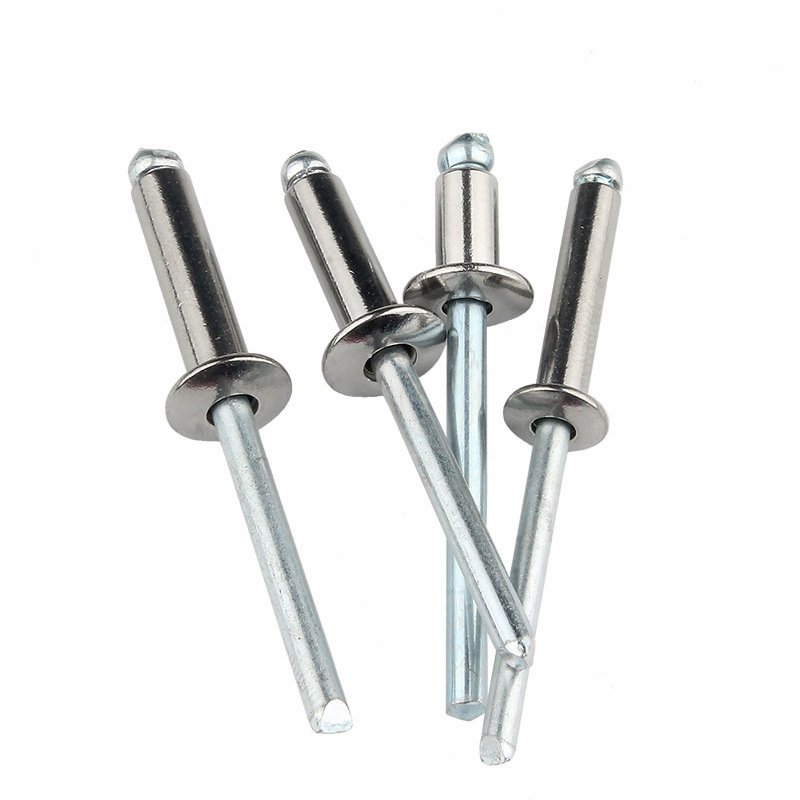

Kor pərçimlər, həmçinin pop pərçimləri kimi tanınan, iş parçasının yalnız bir tərəfi əlçatan olduqda istifadə olunan daimi mexaniki bərkidicilərdir. Onlar silindrik bir gövdədən (qabıqdan) ibarətdir, mərkəzdən bir mandrel. Quraşdırma zamanı mandrel qabığa çəkilir, bu da kor tərəfin deformasiyasına və materialları bir-birinə sıxışdıran ikinci dərəcəli başın meydana gəlməsinə səbəb olur.
"Kor" termini bərkidicinin özünə deyil, quraşdırma vəziyyətinə aiddir. Bu tip pərçim avtomobillərin yığılması, təbəqə metal istehsalı, aerokosmik konstruksiyalar, bina üzlükləri və girişin bir tərəfdən məhdud olduğu ümumi istehsalatda geniş tətbiq olunur.
Kor pərçim dörd əsas hissədən ibarətdir:
| Komponent | Təsvir |
| Perçin gövdəsi (qabıq) | Əvvəlcədən formalaşmış başlığı olan içi boş silindr (adətən qübbəli və ya haşiyələnmiş) |
| mandrel | Müəyyən bir dartılma qüvvəsində ayrılmaq üçün nəzərdə tutulmuş qırılma nöqtəsi olan daxili gövdə |
| Quraşdırma başlığı (alətdə) | Mandalı tutan və çəkmə qüvvəsini təmin edən alət komponenti |
| Kor-yan baş | Materialları əlçatmaz tərəfdən sıxışdıran quraşdırma zamanı yaranan deformasiya edilmiş hissə |
İş prinsipi: Perçin aləti mandreli tutur və onu xaricə çəkir. Mandra geri çəkildikdə, onun böyüdülmüş ucu pərçim gövdəsini kor tərəfdə radial olaraq genişlənməyə məcbur edir və lampa formalı başlıq yaradır. Əvvəlcədən müəyyən edilmiş gərginlikdə mandrel boyun nöqtəsində qırılır və quraşdırılmış pərçim yerində qalır.
Perçin materialının seçimi birləşdirilən əsas materiala, ətraf mühitə məruz qalma və mexaniki yük tələblərinə əsaslanmalıdır.
Alüminium pərçimlər (polad və ya alüminium mandrel ilə)
Ən ümumi tip, ümumi yığıncaq üçün uyğundur
Yüngül, orta kəsmə və dartılma gücü
Sac metal, HVAC kanalları, istehlak məhsulları, avtomobil interyerləri üçün istifadə olunur
Polad pərçimlər (sink örtüklü və ya düz)
Alüminiumdan daha yüksək güc
Struktur tətbiqləri və ağır ölçülü materiallar üçün uyğundur
Polad çərçivədə, maşın qoruyucularında, sənaye avadanlıqlarında istifadə olunur
Paslanmayan poladdan pərçimlər
Korroziyaya davamlı, açıq hava və dəniz mühiti üçün uyğundur
Daha yüksək güc və sərtlik, daha güclü quraşdırma alətləri tələb edir
Dəniz avadanlıqlarında, memarlıq üzlüklərində, kimyəvi emal avadanlıqlarında istifadə olunur
Mis və mis pərçimlər
Yaxşı elektrik keçiriciliyi və korroziyaya qarşı müqavimət
Elektrik tətbiqlərində, dekorativ avadanlıqlarda, dəri məmulatlarında istifadə olunur
Monel (nikel-mis xəlitəli) pərçimlər
Dəniz suyu və kimyəvi mühitlərdə əla korroziyaya davamlıdır
Yüksək gücü və temperatur müqaviməti
Dəniz mühəndisliyində, kimya zavodlarında, dəniz strukturlarında istifadə olunur
Diametr: Perçin diametri bədənin xarici diametrinə aiddir. Ümumi ölçülərə 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4") daxildir. Diametr seçimi yükdaşıma tələbinə əsaslanır: daha böyük diametrlər daha yüksək kəsmə gücü və gərilmə qabiliyyəti təklif edir.
Tutma diapazonu: Bu, birləşdirilən materialların ümumi qalınlığıdır. Hər bir perçin ölçüsü adətən istehsalçı tərəfindən təmin edilən xüsusi tutma diapazonunu əhatə edir.
| Diametri | Tipik Tutma Aralığı | Tətbiq qalınlığı |
| 2.4 mm | 1,0~3,0 mm | İncə təbəqə və elektronika |
| 3,2 mm | 1,5~4,5 mm | Yüngül təbəqə metal |
| 4.0 mm | 2.0~5.0 mm | Orta təbəqənin yığılması |
| 4,8 mm | 2,5~6,5 mm | Ümumi struktur əlaqələri |
| 6,4 mm | 3,0~8,0 mm | Ağır yük tətbiqləri |
Kritik qayda: Tutma diapazonu faktiki material qalınlığını əhatə etməlidir. Perçin çox qısa olarsa, düzgün bir kor baş meydana gətirə bilməz, nəticədə birgə nasazlıq yaranır. Çox uzun olarsa, mandrel təmiz şəkildə qırılmaya bilər və artıq bədən çıxıntılı qala bilər.
Etibarlı perçin işləməsi üçün çuxurların düzgün hazırlanması vacibdir.
Delik diametri: Dəlik perçin gövdəsinin diametrindən 0,1~0,2 mm daha böyük olmalıdır. Böyük ölçülü deşiklər kəsmə gücünü azaldır və birgə hərəkətə imkan verir. Kiçik ölçülü deşiklər yerləşdirmə zamanı pərçim gövdəsinə zərər verə bilər və quraşdırmada çətinliklər yarada bilər.
| Perçin diametri | Tövsiyə olunan deşik ölçüsü |
| 2.4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4.0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Kənar məsafəsi: Delik mərkəzi materialın kənarından ən azı 2 × perçin diametri olmalıdır. Kənar məsafəsinin qeyri-kafi olması pərçim yükləndikdə materialın qopmasına səbəb olur.
Materialın hizalanması: Qazma və ya zımbalamadan əvvəl bütün təbəqələr düzgün şəkildə hizalanmalıdır. Perçin gövdəsinin oturacaqlarının iş parçası ilə eyni səviyyədə olmasını təmin etmək üçün çuxurun hər iki tərəfindən buruqlar çıxarılmalıdır.
Addım 1: Düzgün perçin seçin Diametri, tutma diapazonu və materialın tətbiq üçün uyğun olduğunu təsdiqləyin.
Addım 2: İş parçalarını hazırlayın Bütün təbəqələrdə deliklər qazın və ya delin. Buruqları çıxarın və səthləri təmizləyin. Perçinləmə zamanı ayrılmanın qarşısını almaq üçün materialları bir-birinə sıxın.
Addım 3: Perçin daxil edin Perçin əlçatan tərəfdən dəlikdən keçir. Əvvəlcədən hazırlanmış baş yuxarı səthə düz oturmalıdır. Perçin gövdəsinin bütün təbəqələrdən tamamilə uzandığından əmin olun.
Addım 4: Perçin alətini yerləşdirin Müvafiq burun parçasını pərçim alətinə yerləşdirin. Tam bağlanmasını təmin edərək, burun parçasını pərçim mandrelinin üzərinə qoyun.
Addım 5: Aləti işlədin Mandalı çəkmək üçün aləti sıxın və ya aktivləşdirin. Təyin olunmuş boyun nöqtəsində mandrel qırılana qədər davam edin. Düzgün quraşdırılmış pərçim, kor başlığın tam formalaşdığını və sınmış mandrelin zavod başlığı ilə və ya bir qədər aşağıda olduğunu göstərəcək.
Addım 6: Quraşdırmanı yoxlayın Bunu yoxlayın:
Zavodun başı materiala qarşı eyni vəziyyətdə oturur
Materiallar arasında boşluq yoxdur
Kor başı tam formalaşıb (mümkünsə, materialın çəkilməsi ilə əlçatan tərəfdən görünür)
Mandrel qırılması təmiz və düzgün dərinlikdədir
| Qüsur | Müşahidə olunan işarə | Ehtimal olunan Səbəb |
| Natamam kor baş | Kor tərəf az və ya heç deformasiya göstərir | Material qalınlığı üçün çox uzun pərçim; qeyri-kafi çəkmə qüvvəsi |
| Oturmadan əvvəl mandrel qırıldı | Mandrel sıxma materialları olmadan qırılır | Alət burnu çox kiçik; perçin çox qısa; material paketi həddindən artıqdır |
| Zədələnmiş zavod başı | Əlçatan tərəfdə çatlar və ya deformasiya | Həddindən artıq güc; yanlış hizalanmış alət; kövrək material |
| Boş birləşmə | Quraşdırıldıqdan sonra materiallar ayrıla və ya köçürülə bilər | Yanlış tutma diapazonu; böyük ölçülü çuxur; qeyri-kafi quraşdırma dövrü |
| Mandrel alətə ilişib | Mandrel fasilədən sonra çıxmır | Aşınmış burun parçası; alətdəki yad cisim; səhv burun ölçüsü |
| Oval və ya deformasiya olunmuş çuxur | Quraşdırıldıqdan sonra çuxurun forması pozuldu | Böyük ölçülü çuxur; materialların uyğunsuzluğu; həddindən artıq yanal yük |
Əl pərçimli kəlbətinlər Təsadüfi istifadə və yüngül tətbiqlər üçün uyğundur. Perçinlərin diametri 4,8 mm-ə qədər olan modellər mövcuddur. Leverage dizaynı dəyişir: kiçik pərçimlər üçün tək tutacaq, daha böyük ölçülər üçün mürəkkəb hərəkət.
Pnevmatik pərçim silahları Yüksək həcmli istehsal üçün uyğun hava ilə işləyən alətlər. Davamlı çəkmə qüvvəsi və daha sürətli dövrə vaxtları təklif edin. Böyük diametrli pərçimlər və paslanmayan polad növləri üçün tələb olunur. Hava təchizatı adətən 5 ~ 7 bar.
Batareya ilə işləyən pərçim alətləri Portativ və sahə tətbiqləri üçün uyğundur. 4,8 mm-ə qədər olan əksər ümumi təyinatlı pərçimlər üçün kifayət qədər qüvvə təklif edin. Batareya texnologiyası simsiz rahatlığı təmin edir, lakin hər şarj üçün məhdud dövriyyə qabiliyyəti ilə.
Hidravlik və servo pərçimlər Ağır sənaye tətbiqləri, o cümlədən yüksək möhkəm struktur pərçimləri üçün istifadə olunur. Keyfiyyətə zəmanət üçün dəqiq çəkmə qüvvəsi monitorinqi və məlumat izləmə təmin edin.
Burun parçası seçimi: Hər bir perçin diametri uyğun burun parçası tələb edir. Perçin ölçülərini dəyişdirərkən burun hissələrini dəyişdirmək lazımdır. Bəzi alətlər istehsal səmərəliliyi üçün tez dəyişdirmə sistemləri təklif edir.
Kor pərçim birləşmələri adətən ilkin dartılma yükləri (materialları bir-birindən ayıran qüvvələr) üçün deyil, kəsmə yükləri (birləşmə müstəvisinə paralel qüvvələr) üçün nəzərdə tutulmuşdur.
Kəsmə gücü pərçimin öz oxuna perpendikulyar olaraq dayana biləcəyi maksimum qüvvədir. Bu, əksər dövrə birləşmələri üçün əsas dizayn parametridir.
Dartma gücü pərçimin öz oxu boyunca dayana biləcəyi maksimum çəkmə qüvvəsidir. Əksər kor pərçim növləri üçün ümumiyyətlə kəsmə gücündən aşağıdır.
Yorğunluq performansı: Kor pərçimlər içi boş gövdə və mandrel dəliyində stress konsentrasiyası səbəbindən bərk pərçimlərlə müqayisədə daha az yorğunluq müqavimətinə malikdir. Dövrlü yükləmə tətbiqləri üçün konstruktiv pərçimlər və ya yüksək möhkəmlikli növlər (monel və ya polad kimi) nəzərə alınmalıdır.
Birgə dizayn tövsiyəsi: Ağır yüklənmiş birləşmədə tək pərçimdən daha çox pilləli naxışda çoxlu pərçimlərdən istifadə edin. Materialın zəifləməsinin qarşısını almaq üçün pərçimlər arasında minimum məsafə 3 × perçin diametridir.
Təmasda olan fərqli materiallar qalvanik korroziya riski yaradır. Əsas materiala uyğun pərçim materialını seçin.
| Əsas material | Tövsiyə olunan Perçin Materialı |
| Alüminium təbəqə | Alüminium (polad mandrel ilə məqbuldur) |
| Polad təbəqə (boyanmış/boyanmamış) | Polad (sink örtüklü) və ya paslanmayan polad |
| Paslanmayan polad təbəqə | Paslanmayan polad |
| Mis ərintiləri | Pirinç və ya mis |
| Dəniz mühitləri | Monel və ya paslanmayan polad 316 |
Qayda: Əsas materialın sürətlənmiş korroziyasının qarşısını almaq üçün pərçimlər əsas materiala nisbətən katodik (daha nəcib) olmalıdır. Əgər qeyri-müəyyəndirsə, mastik və ya contalarla izolyasiya edin.
Möhürlənmiş pərçimlər: Mərkəzdən su və ya qaz sızmasının qarşısını alan qapalı gövdəyə malikdir. Suya davamlı tətbiqlərdə, təzyiqli gəmilərdə və hava şəraitinə məruz qalan strukturlarda istifadə olunur.
Çox tutacaqlı pərçimlər: inventar tələblərini azaldan daha geniş tutma diapazonunu əhatə etmək üçün nəzərdə tutulmuşdur. Müxtəlif qalınlıqdakı materialların tətbiqi üçün uyğundur.
Özünü deşən pərçimlər (SPR): Əvvəlcədən qazılmış deliklər olmadan quraşdırılmışdır. Perçin üst təbəqədən keçir və alt təbəqəyə alovlanır. Avtomobil kuzovlarının yığılmasında, xüsusən alüminium və qarışıq material birləşmələri üçün istifadə olunur.
Kəsmə pərçimləri: mandrel başlığı quraşdırıldıqdan sonra pərçim gövdəsi içərisində əsir qalır və mandrelin düşməsinin qarşısını alır. Boş mandrellərin çirklənməyə səbəb ola biləcəyi tətbiqlərdə tələb olunur (qida emalı, elektronika).
Yivli pərçimlər: Plastik, ağac və ya kompozitlər kimi yumşaq materiallarda təkmilləşdirilmiş çəkilmə performansı üçün yivli gövdəyə malikdir.
Perçinlər nəmdən və çirkləndiricilərdən qorunmaqla quru, təmiz şəraitdə saxlanmalıdır. Alüminium və polad pərçimlər rütubətli mühitlərdə oksidləşə bilər, bu da quraşdırma performansına və korroziya müqavimətinə təsir göstərir.
İstifadə olunana qədər orijinal qablaşdırmada saxlayın
Saxlama sahəsinin rütubətini 60%-dən aşağı saxlayın
Yağlara, həlledicilərə və sənaye tozuna məruz qalmaqdan çəkinin
İlk girən ilk çıxar prinsipi ilə inventarın fırlanması
Uzun müddət (24 aydan çox) saxlanılan pərçimlər istifadədən əvvəl korroziyaya və ya deqradasiyaya görə yoxlanılmalıdır.
Vizual yoxlama (quraşdırma yoxlanışı):
Zavodun başlığı düz və konsentrikdir
Mandrel qırılması təmizdir və başın altında görünür
Hər iki tərəfdə cızıq və deformasiya yoxdur
Dartma sınağı: Kəsmə və dartılma dəyərlərinin spesifikasiyalara uyğun olduğunu təsdiqləmək üçün dartılma test cihazından istifadə edərək nümunə pərçimləri vaxtaşırı çəkin. Minimum nümunə: hər partiyaya 5 pərçim.
Tutma testi: Təyin edilmiş perçin daxilində qalan mandrel uzunluğunun məqbul hədlər daxilində olduğunu yoxlayın (adətən baş səthindən 0,5~1,5 mm aşağıda).
Dağıdıcı yoxlama: Kor başlıq əmələ gəlməsini yoxlamaq və adekvat material deformasiyasını təsdiqləmək üçün seçilmiş pərçimləri kəsin. Bu, prosesin yoxlanılması və alət dəyişikliyinin yoxlanılması zamanı xüsusilə vacibdir.
| Problem | Dərhal yoxlayın | Həll |
| Perçin çuxurda fırlanır | Çuxurun diametri çox böyükdür | Daha böyük diametrli perçinlə əvəz edin; düzgün deşik ölçüsü |
| Perçin daxil edilə bilməz | Çuxurun diametri çox kiçik | Ölçüsü düzəltmək üçün çuxur düzəldin |
| Alət çəkə bilmir | Yanlış burun parçası və ya köhnəlmiş alət çənəsi | burun hissəsini dəyişdirin; xidmət aləti |
| Mandrel çox erkən qırılır | Tutma diapazonu çox qısadır | Daha uzun tutacaq pərçimdən istifadə edin |
| Mandrel qırılmayacaq | Qeyri-kafi çəkmə qüvvəsi | Daha güclü alətdən istifadə edin; hava təzyiqini yoxlayın |
| Kor baş formalaşmayıb | Perçin çox uzundur və ya alət nasazdır | Tutma diapazonunu yoxlayın; alətin işini yoxlayın |
| Quraşdırıldıqdan sonra materiallar ayrılır | Qeyri-kafi sıxma qüvvəsi | Tutma məsafəsini qısaltmaq; deşik uyğunluğunun dəqiqliyini artırın |
Bu təlimat kor pərçimlərin seçilməsi və quraşdırılması üçün əsas istinad təmin edir. Kritik tətbiqlər üçün istehsalçının texniki xüsusiyyətləri ilə məsləhətləşin və istehsala başlamazdan əvvəl nümayəndəliklər üzərində ixtisas sınağını keçirin.
